در مناطق پر بارش، مدیریت و هدایت آب باران از سطح سقف یکی از حیاتی ترین وظایف سیستم ساخت وساز به شمار می آید. سقف های شیروانی به دلیل زاویه دار بودن، حجم زیادی از آب را در مدت زمان کوتاه دریافت و به پایین هدایت می کنند. نبود سیستم های جمع آوری و زهکشی مناسب باعث نشت آب به داخل دیوارها، تخریب رنگ نما، پوسیدگی مصالح و حتی تخریب فونداسیون می شود. هدف از طراحی سیستم های جمع آوری آب باران این است که آب ناشی از بارش به صورت کنترل شده از سطح سقف به بیرون انتقال یافته و در مسیرهای ایمن تخلیه یا ذخیره گردد. در طول تاریخ، انسان ها از روش های گوناگونی مانند کانال های سفالی تا ناودان های فلزی برای این منظور استفاده کرده اند، اما امروزه با پیشرفت علم مواد و مهندسی ساختمان، سیستم های مدرن جمع آوری آب باران جایگاه ویژه ای یافته اند.
طراحی اولیه سیستم های جمع آوری آب باران در سقف شیروانی
شیب بندی مهندسی و تأثیر آن بر جریان آب
اولین گام در طراحی یک سیستم موفق، تعیین شیب مناسب سقف است. زاویه شیب در سقف های شیروانی معمولاً بین ۲۰ تا ۴۵ درجه متغیر است و باید به گونه ای طراحی شود که سرعت جریان آب در سطح آن زیاد بوده و در عین حال موجب فرسایش و صداهای مزاحم نشود. جهت شیب دهی باید به سوی لبه هایی باشد که محل نصب آبرو یا گاتر قرار دارد. در مناطق سردسیر، انتخاب زاویه ای بیشتر باعث جلوگیری از انجماد آب در سطح سقف می شود.
محاسبه میزان بارندگی و سطح مؤثر جمع آوری
پیش از نصب سیستم ناودان، دانستن میزان بارندگی سالیانه منطقه و مساحت مؤثر سقف اهمیت دارد. مهندسان با استفاده از نمودارهای شدت–مدت–فرکانس باران (IDF Curve) حجم لحظه ای جریان را محاسبه کرده و بر اساس آن قطر آبرو و لوله های ناودانی تعیین می شود. قانون کلی می گوید هر چه سطح شیب سقف و شدت باران بیشتر باشد، ظرفیت سیستم باید افزایش یابد. در ساختمان هایی با سطح جمع آوری زیاد، تقسیم بندی سقف به چند منطقه فرعی و استفاده از چند خروجی مجزا مانع جمع شدن حجم زیاد آب در یک نقطه می شود.
انواع اجزای سیستم جمع آوری و هدایت آب باران
آبرو (گاتر) و نقش آن در انتقال افقی جریان

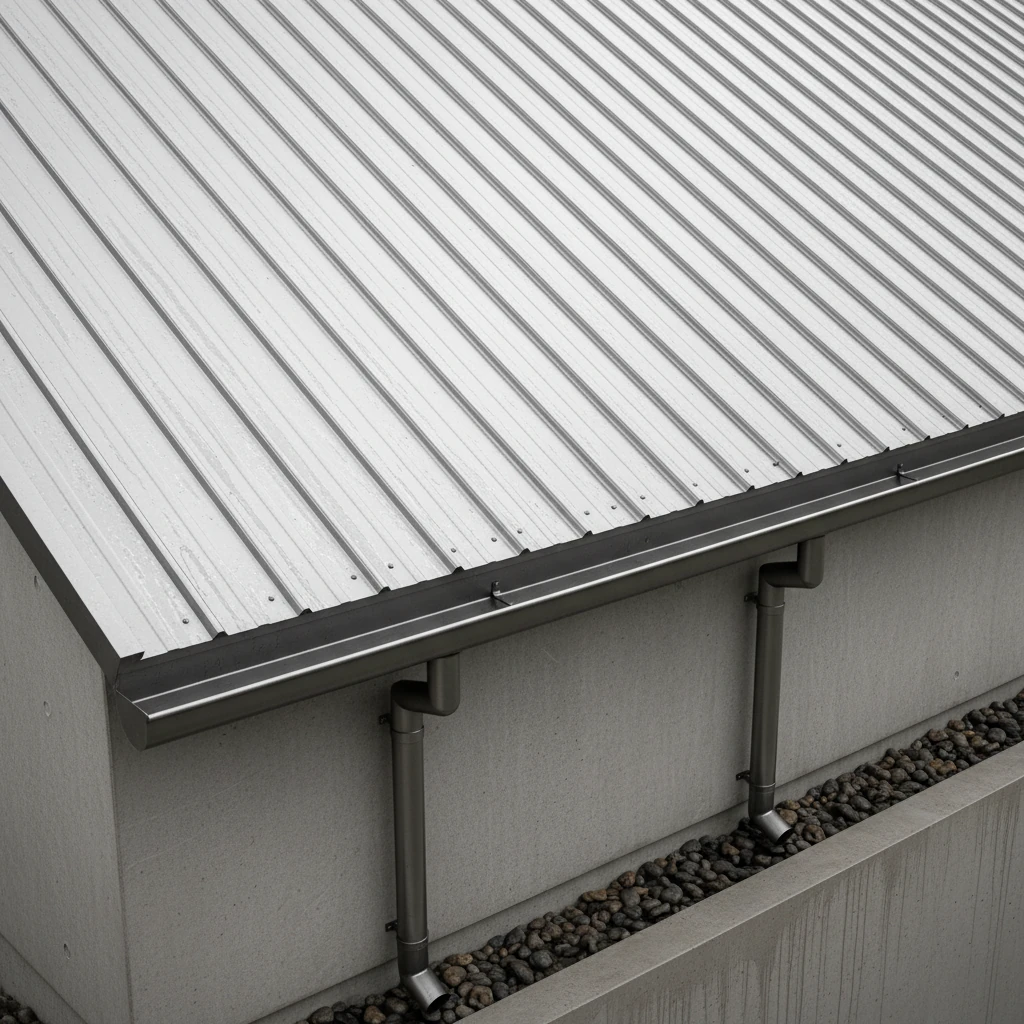

آبروها به عنوان اولین مسیر جمع آوری، در پایین ترین بخش شیروانی و معمولاً در امتداد لبه سقف نصب می شوند. جنس آن ها می تواند فلزی، آلومینیومی، گالوانیزه، مسی یا PVC باشد. آبرو باید دارای مقطع نیم دایره یا جعبه ای باشد تا آب با حداقل مقاومت عبور کند. در مقابل ورود برگ یا پرندگان از محافظ های شبکه ای (Leaf Guard) استفاده می شود که مانع گرفتگی می گردد. انتخاب نوع آبرو براساس شرایط اقلیمی صورت می گیرد؛ در مناطق ساحلی، فلزات به دلیل خوردگی سریع تر فرسوده می شوند، در نتیجه استفاده از آبروهای پلیمری اولویت دارد.
ناودان عمودی و اتصالات آن

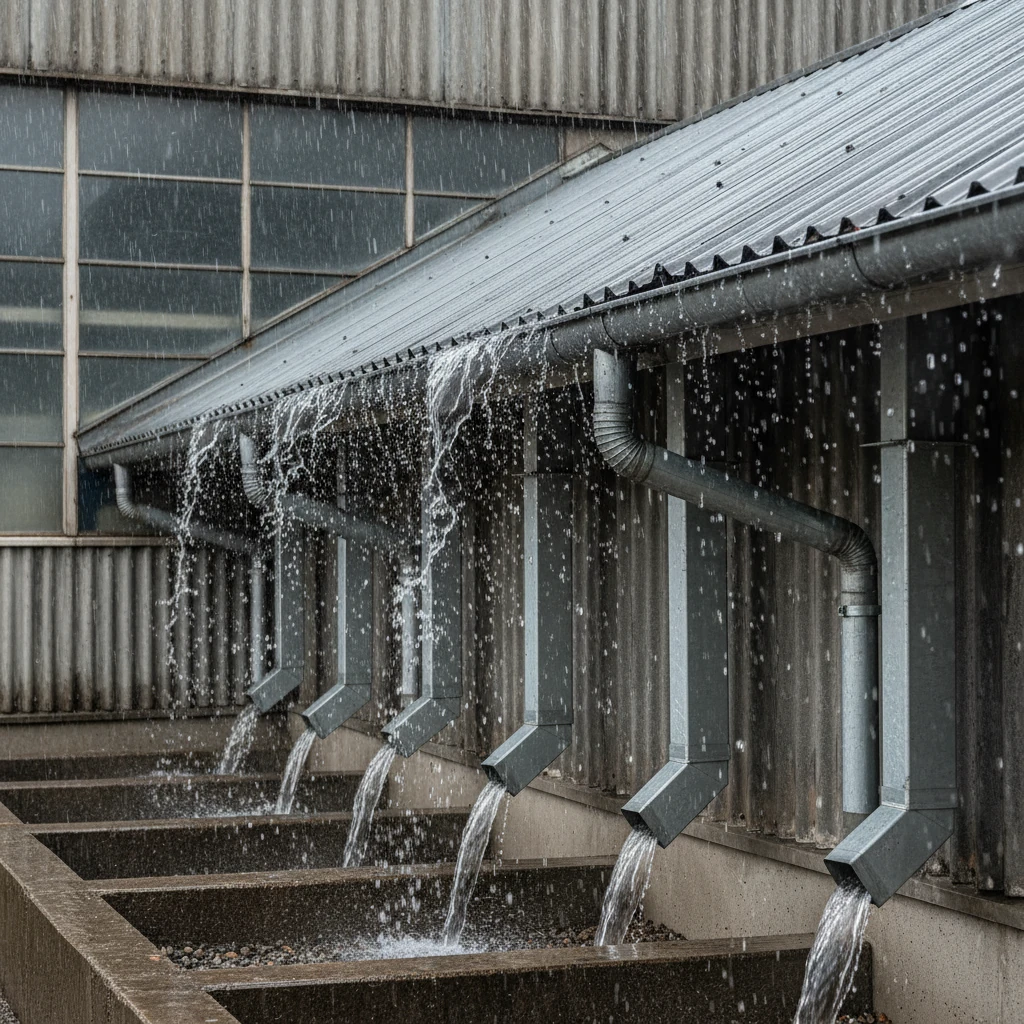

ناودان یا Downspout وظیفه انتقال عمودی آب از گاتر به زمین یا مخزن را بر عهده دارد. قطر داخلی لوله باید بر اساس دبی تجمعی آبرو انتخاب شود. در ساختمان های مرتفع معمولاً از چندین ناودان در فواصل منظم استفاده می شود. نصب بست های فلزی یا پلاستیکی در فواصل یک متری برای مهار لوله از نکات اجرایی مهم است. برای جلوگیری از ورود هوا و ایجاد صدای حباب، در اتصال ناودان به آبرو از زانویی های نرم و اتصال تدریجی استفاده می شود. جهت تخلیه نهایی لوله باید به مسیرهای مناسب مانند چاه جذبی، فضای سبز یا سیستم ذخیره آب باران هدایت گردد.
مصالح، پوشش ها و استانداردهای مورد استفاده در سیستم های آب باران
مقایسه مصالح فلزی و پلیمری
ورق های گالوانیزه سال ها به عنوان مصالح اصلی آبروها استفاده می شدند، اما در سال های اخیر مواد PVC، پلی اتیلن تقویت شده و آلومینیوم پیش رنگ جایگزین آن شده اند. فلزات گرچه در برابر ضربه و دمای بالا مقاوم اند، ولی در محیط های مرطوب دچار زنگ زدگی می شوند. پلیمری ها در مقابل خوردگی برتری دارند و رنگ خود را از دست نمی دهند. باید توجه داشت که در مناطق گرم، انبساط حرارتی PVC ممکن است باعث تغییر شکل یا جدا شدن اتصالات شود که با رعایت درز انبساط، این مشکل رفع می شود.
پوشش های محافظ در برابر اشعه و فرسایش
آبرو و ناودان به دلیل قرارگیری مستقیم در معرض تابش خورشید، باید دارای پوشش ضد UV باشند. در فلزات از رنگ های پلی استر الکترواستاتیک و در پلیمرها از افزودنی تثبیت کننده نوری بهره گرفته می شود. همچنین در بخش اتصالات باید از لاستیک های EPDM یا سیلیکون صنعتی برای آب بندی استفاده کرد تا در برابر تغییرات دما و مواد شیمیایی مقاوم باشند. در صورت بی توجهی به این جزئیات، درزها پس از چند فصل بارانی شروع به نشت کرده و کل سیستم کارایی خود را از دست می دهد.
طراحی جزئیات اجرایی و الزامات نصب
نحوه اتصال اجزا برای جلوگیری از نشت

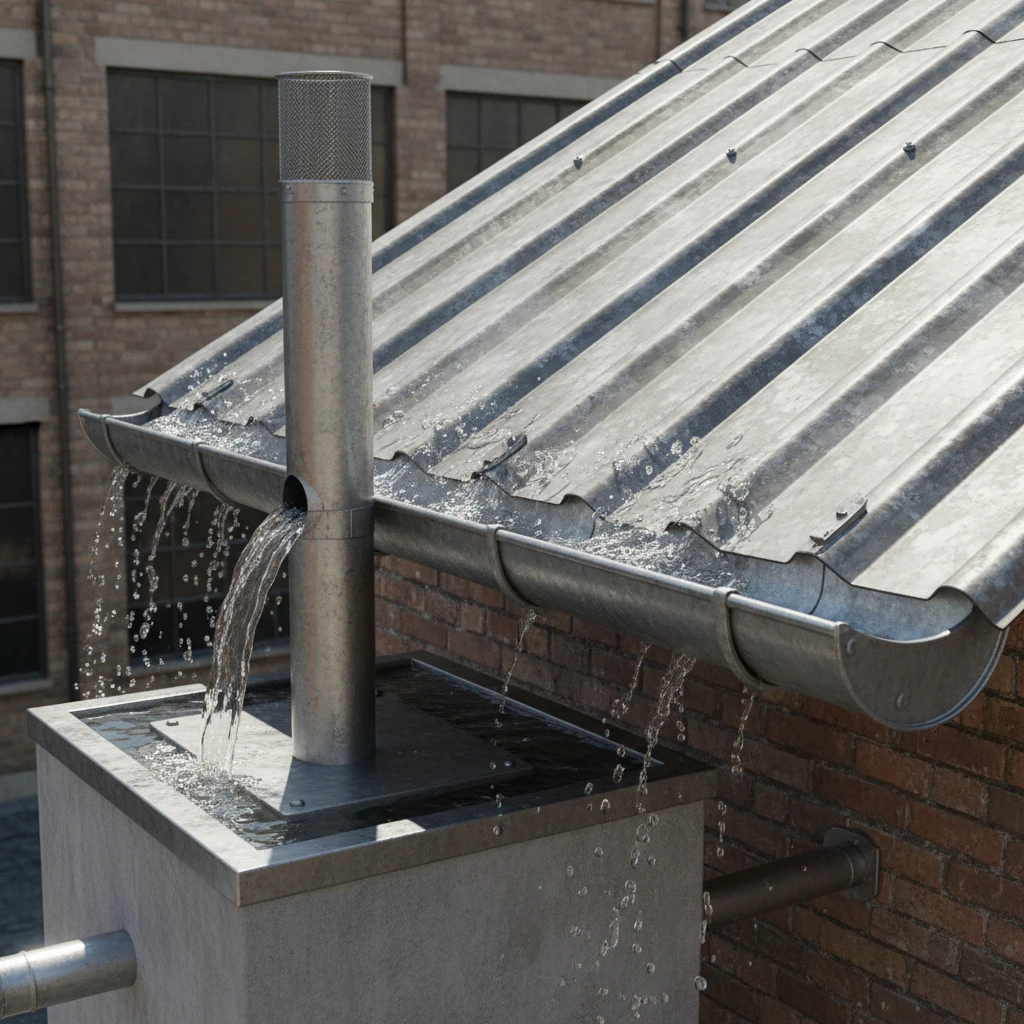

یکی از خطاهای رایج در نصب سیستم گاتر، اجرای اتصالات با هم پوشانی ناکافی است. هر اتصال باید حداقل ۵ سانتی متر هم پوشانی داشته باشد تا در زمان انبساط طولی، باز نشود. محل اتصال با چسب های پلیمری یا نوارهای قیری واشردار پوشانده می شود. بخش انتهایی آبرو که به ناودان متصل می شود باید دارای قیف مخصوص باشد تا جریان آب مستقیماً وارد لوله شود و از سرریز جلوگیری گردد. استفاده از زانویی های زاویه دار در گوشه ها، امکان هدایت آب به هر سمت از ساختمان را فراهم می سازد.
نکات اجرایی و شیب ناودان ها
آبروها باید دارای شیب ملایم حدود ۲ تا ۵ میلی متر در هر متر باشند تا آب بدون توقف حرکت کند. در صورت اجرای افقی کامل، آب در گوشه ها جمع و باعث پوسیدگی مصالح می شود. در ساختمان های چند سقفه، هر طبقه باید ناودان مجزای خود را داشته باشد تا آب طبقه بالا بر طبقه پایین تخلیه نشود. انتهای ناودان ها باید حداقل نیم متر از سطح زمین فاصله داشته باشند تا در صورت یخ زدگی یا پاشش اسید باران به بدنه دیوار آسیب نرسد.
جمع بندی
سیستم های جمع آوری و هدایت آب باران در سقف های شیروانی نه تنها عنصری سازه ای بلکه بخشی از پایداری و دوام ساختمان محسوب می شوند. طراحی صحیح شیب سقف، انتخاب اجزایی مانند آبرو، ناودان و مخزن ذخیره بر اساس شرایط اقلیمی و رعایت استانداردهای نصب، باعث افزایش طول عمر نما و جلوگیری از خسارات جدی می شود. استفاده از مصالح مقاوم، عایق های مناسب و نگهداری دوره ای از مهم ترین عواملی است که عملکرد این سیستم را در بلندمدت تضمین می کند. علاوه بر جنبه سازه ای، بازیافت و استفاده مجدد از آب باران می تواند گامی بزرگ در راستای صرفه جویی منابع طبیعی و توسعه پایدار شهری باشد.
سوالات متداول
آیا می توان سیستم جمع آوری آب باران را در ساختمان های قدیمی نیز اجرا کرد؟
بله، با نصب ناودان های بیرونی و افزودن آبروهای کم عمق بر لبه سقف می توان چنین سیستمی را به ساختمان های موجود نیز اضافه کرد. تنها باید مسیر تخلیه و شیب موجود با دقت بررسی شود.
برای ساختمان هایی با سقف فلزی، چه نوع ناودانی مناسب تر است؟
در سقف های فلزی، استفاده از ناودان های PVC یا آلومینیومی توصیه می شود زیرا به دلیل خوردگی کمتر و وزن سبک تر نسبت به گالوانیزه دوام بیشتری دارند.
در مناطقی با بارش های سنگین، چگونه باید از سرریز ناودان جلوگیری کرد؟
باید قطر ناودان افزایش یابد، نقاط خروجی متعدد تعبیه شود و از توری های محافظ برای جلوگیری از گرفتگی استفاده گردد. همچنین تنظیم شیب مناسب در آبروها نقش کلیدی در جلوگیری از سرریز دارد.
