درز انبساط در سقف های طولانی و یکپارچه؛ اهمیت و نحوه اجرا

طراحی و اجرای سازه های با دهانه بزرگ و سقف های ممتد همواره با چالش های ژئوتکنیکی و فیزیکی متعددی همراه بوده است که یکی از حیاتی ترین آن ها، مدیریت تغییر مکان های ناشی از تغییرات دمایی است. درز انبساط در واقع یک فاصله محاسباتی و مهندسی شده است که بین دو بخش از یک سازه یا در طول یک سقف یکپارچه ایجاد می شود تا به قطعات ساختمان اجازه دهد بدون اعمال فشار مخرب به یکدیگر، منبسط یا منقبض شوند. نادیده گرفتن این فواصل در سقف های طولانی که تحت تابش مستقیم خورشید قرار دارند، منجر به ایجاد ترک های عمیق، کمانش لایه های پوششی و حتی آسیب به ستون ها و تیرهای اصلی می گردد. در واقع، درز انبساط مانند یک سوپاپ اطمینان برای سازه عمل می کند که انرژی ناشی از تغییرات طول را تخلیه کرده و از تمرکز تنش در نقاط حساس جلوگیری می نماید. شناخت دقیق رفتار مصالح در برابر گرما و سرما و همچنین نحوه صحیح اجرای این درزها، ضامن بقای بلندمدت ساختمان های صنعتی، تجاری و مسکونی بزرگ مقیاس است.

بررسی ضرورت فنی و مهندسی ایجاد درز انبساط در سقف

تحلیل رفتارهای فیزیکی مصالح در برابر نوسانات حرارتی

تمام مصالح ساختمانی اعم از بتن، فولاد و پلیمرها دارای ضریب انبساط حرارتی مشخصی هستند که باعث می شود با افزایش دما دچار افزایش طول و با کاهش دما دچار انقباض شوند. در سقف های طولانی و یکپارچه، این تغییر طول های جزئی در مقیاس متر، وقتی در طول های زیاد ضرب می شوند، جابجایی های بزرگی را ایجاد می کنند که اگر فضایی برای تخلیه آن ها وجود نداشته باشد، به تنش های داخلی بسیار قدرتمندی تبدیل می شوند. این تنش ها به راحتی می توانند مقاومت کششی بتن را شکسته و باعث ایجاد ترک های قطری یا طولی در سقف شوند.

پیامدهای مخرب نادیده گرفتن درزهای حرارتی در سازه های یکپارچه

زمانی که یک سقف بتنی یا فلزی در طول بسیار زیاد بدون هیچ گونه درز انبساطی اجرا می شود، نیروهای جانبی ناشی از تغییر دما به تکیه گاه ها و ستون ها منتقل می گردد. این فشارها می توانند باعث خارج شدن ستون ها از محور قائم (شاقول) شده و در اتصالات تیر به ستون گسیختگی ایجاد کنند. در سقف های تخت که دارای لایه های عایق رطوبتی هستند، نبود درز انبساط باعث چروکیدگی یا پاره شدن لایه های ایزوگام و قیرگونی شده و در نهایت منجر به نفوذ آب به داخل ساختمان می شود.

استانداردهای فاصله گذاری و ضوابط طراحی درز انبساط

عوامل موثر بر تعیین فواصل درزها در آیین نامه ها

تعیین فاصله دقیق بین دو درز انبساط تابع متغیرهای متعددی از جمله نوع مصالح، شرایط اقلیمی منطقه، اختلاف دمای شب و روز و نوع کاربری سازه است. طبق استانداردهای رایج مهندسی، معمولاً در سازه های بتنی که در معرض هوای آزاد هستند، فواصل بین ۳۰ تا ۵۰ متر به عنوان حد مجاز برای ایجاد درز انبساط در نظر گرفته می شود. با این حال در مناطق کویری که اختلاف دمای شدید دارند، این فواصل باید کوتاه تر منظور گردد.

نقش ضریب انبساط طولی در محاسبات ابعاد درز

عرض درز انبساط نباید به صورت تجربی تعیین شود بلکه باید بر اساس حداکثر جابجایی احتمالی سازه محاسبه گردد. فرمول های مهندسی با ضرب کردن طول کل بخش یکپارچه در ضریب انبساط مصالح و حداکثر اختلاف دمای سالیانه، میزان باز و بسته شدن درز را مشخص می کنند. معمولاً عرض درزها بین ۲ تا ۵ سانتی متر متغیر است که باید در تمام ضخامت سقف و لایه های پوششی رعایت شود.

تکنیک های اجرایی و جزئیات فنی نصب درز انبساط در سقف

نحوه آرماتوربندی و قالب بندی در محل درز

اجرای درز انبساط در سقف های بتنی نیازمند دقت بالایی در مرحله قالب بندی و آرماتوربندی است. در محل درز، پیوستگی میلگردها باید کاملاً قطع شود و از هیچ گونه وصله یا عبور آرماتور از شکاف درز خودداری گردد. برای حفظ تراز دو طرف سقف و انتقال بارهای برشی بدون انتقال نیروهای فشاری، معمولاً از میلگردهای صاف و بدون آج به نام دابل (Dowel Bar) استفاده می شود که یک سمت آن ها در بتن تثبیت شده و سمت دیگر در داخل یک غلاف پلاستیکی آزاد است تا اجازه حرکت رفت و برگشتی را به سقف بدهد.

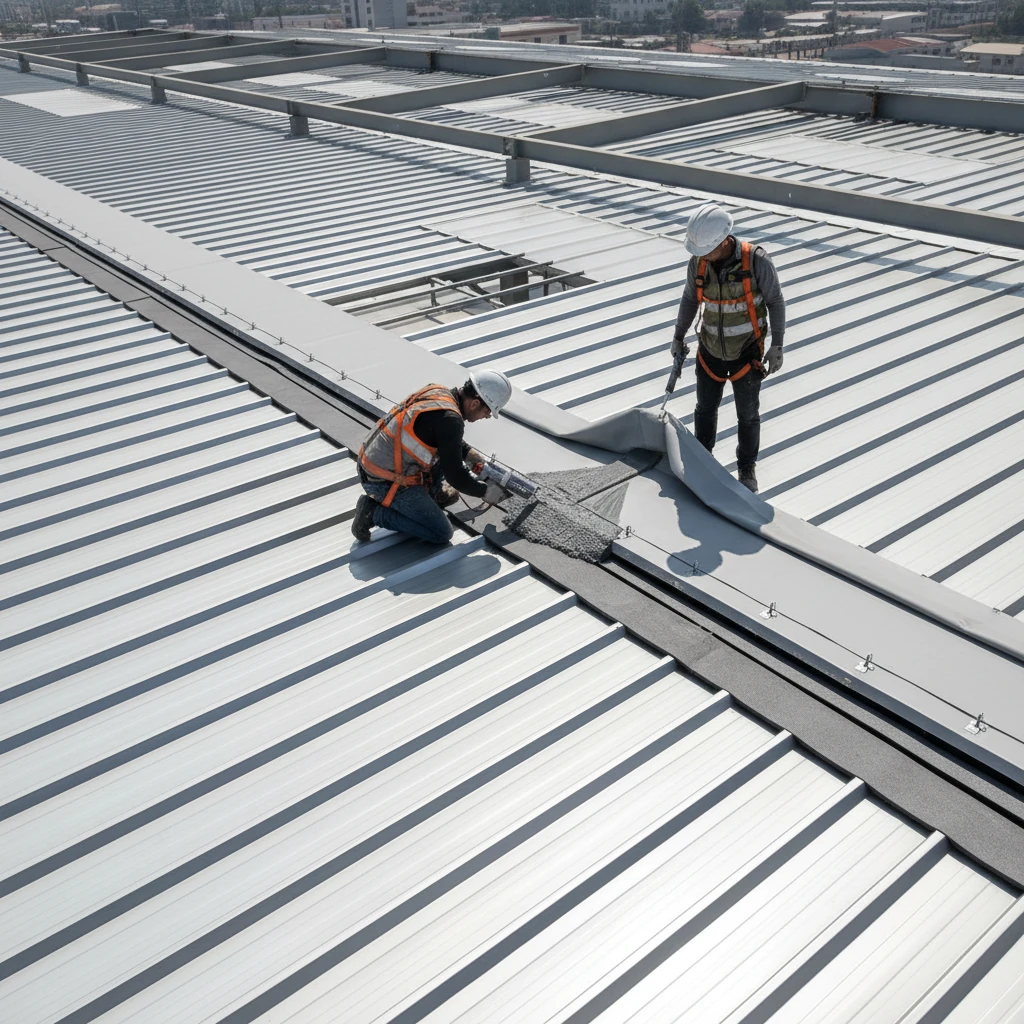

استفاده از پروفیل های تخصصی و فیلرهای ارتجاعی

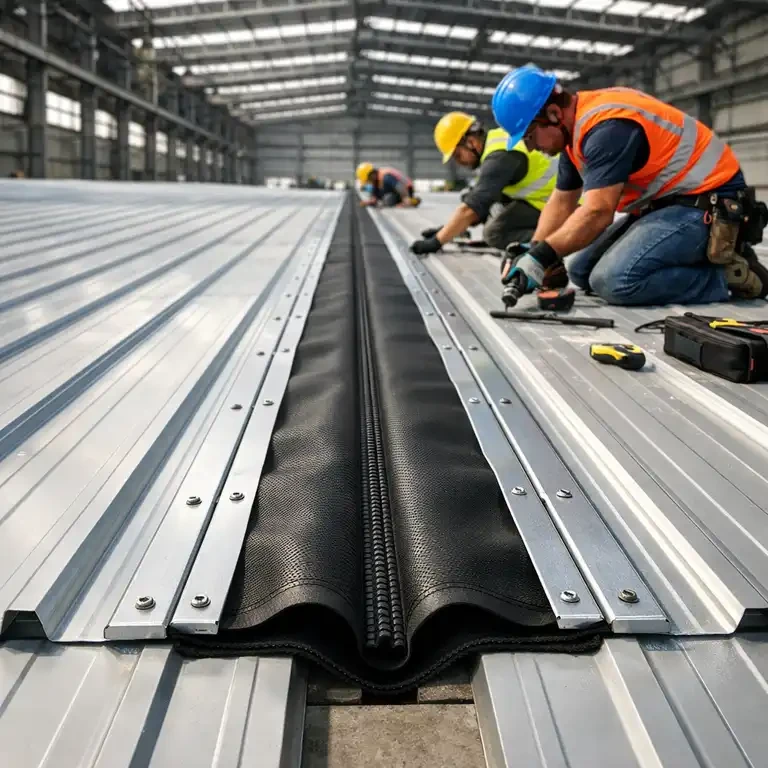

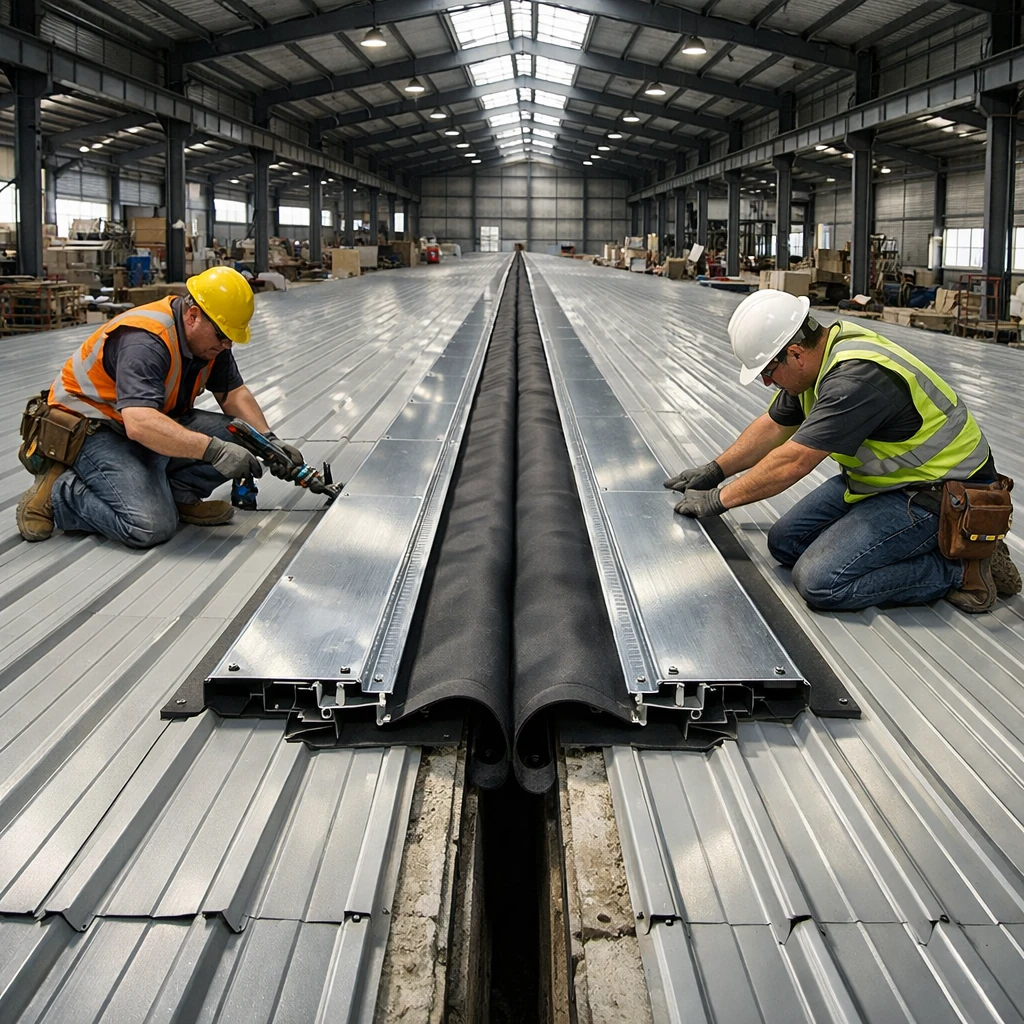

پس از تکمیل ساختار اصلی سقف، نوبت به پر کردن و پوشاندن درز می رسد. امروزه استفاده از روش های سنتی مانند پر کردن درز با ماسه یا قیر منسوخ شده و جای خود را به پروفیل های آلومینیومی و لاستیک های EPDM داده است. این پروفیل ها به گونه ای طراحی شده اند که بر روی لبه های درز پیچ شده و دارای یک بخش میانی انعطاف پذیر هستند که همگام با جابجایی سقف، منبسط یا منقبض می شود.

تاثیر درز انبساط بر رفتار لرزه ای و ایمنی سازه

تفاوت عملکرد درز انبساط و درز انقطاع در هنگام زلزله

بسیاری از افراد درز انبساط را با درز انقطاع اشتباه می گیرند، در حالی که این دو مفهوم عملکردهای متفاوتی دارند. درز انبساط برای مدیریت جابجایی های حرارتی طراحی می شود اما درز انقطاع برای جلوگیری از برخورد دو ساختمان مجزا در زمان وقوع زلزله تعبیه می گردد. با این حال در سقف های یکپارچه و بسیار طولانی، درز انبساط می تواند به عنوان یک جداکننده دینامیکی نیز عمل کند.

تکنولوژی های نوین در میراگرها و اتصالات متحرک سقف

در پروژه های فوق مدرن و سقف های با دهانه های عظیم مانند استادیوم ها یا فرودگاه ها، درزهای انبساط ساده دیگر پاسخگو نیستند. در این سازه ها از سیستم های میراگر انرژی و مفاصل حرکتی پیشرفته استفاده می شود که قادرند جابجایی هایی در مقیاس ده تا بیست سانتی متر را در سه جهت مختلف (طولی، عرضی و قائم) پذیرا باشند. این اتصالات معمولاً از آلیاژهای خاص فولادی و قطعات تفلونی ساخته می شوند که ضریب اصطکاک بسیار پایینی دارند. استفاده از این تکنولوژی ها اجازه می دهد سقف های یکپارچه با طول های چندصد متری بدون ترس از شکست های ناگهانی اجرا شوند.

جمع بندی

اجرای درز انبساط در سقف های طولانی و یکپارچه نه یک انتخاب سلیقه ای، بلکه یک ضرورت مهندسی غیرقابل انکار برای حفظ سلامت و پایداری سازه در طول زمان است. این درزها با جذب جابجایی های ناشی از تغییرات اقلیمی و نوسانات دمایی، از ایجاد ترک های مخرب و آسیب به اجزای باربر ساختمان جلوگیری می کنند. برای دستیابی به یک نتیجه مطلوب، لازم است محاسبات دقیق بر اساس ضریب انبساط مصالح صورت گیرد و در مرحله اجرا نیز با استفاده از پروفیل های تخصصی، واتر استاپ های مقاوم و ماستیک های پلیمری، آب بندی کامل درز تضمین شود. نادیده گرفتن جزئیات اجرایی در این بخش می تواند منجر به خسارات جبران ناپذیری در نازک کاری و عایق بندی ساختمان شود. بنابراین، ترکیب دانش محاسباتی با دقت در انتخاب متریال و نظارت مستمر بر اجرا، کلید موفقیت در مدیریت انبساط حرارتی در سازه های بزرگ مقیاس است.

سوالات متداول

 حداکثر طول مجاز یک سقف بتنی قبل از نیاز به ایجاد درز انبساط چقدر است؟

به طور کلی در اکثر آیین نامه ها برای سازه های بتنی که در معرض تغییرات دمایی هستند، طول ۳۰ تا ۵۰ متر به عنوان حد مجاز در نظر گرفته می شود، اما این مقدار بسته به شدت اقلیم و نوع طراحی سازه می تواند کمتر یا بیشتر باشد.

 بهترین ماده برای پر کردن درز انبساط سقف به منظور جلوگیری از نفوذ آب چیست؟

چسب ها و ماستیک های پایه پلی اورتان (Polyurethane) به دلیل خاصیت الاستیسیته بالا، مقاومت در برابر UV و چسبندگی عالی به بتن، بهترین گزینه برای آب بندی درزهای انبساط در محیط های بیرونی محسوب می شوند.

 آیا می توان درز انبساط را در سقف های فلزی حذف کرد؟
